丰田卡罗拉（E120）前悬挂配件：OE 对照与更换指南
卡罗拉 E120（2002–2007，底盘代号 ZZE12_/NDE12_/ZDE12_）前悬挂是典型麦弗逊结构：一根下摆臂带压装球头、左右各一根转向横拉杆外球头、稳定杆通过两根短连杆连接减震器。前悬挂异响或转向发虚，九成出在这四类件上，而不是减震器总成。这篇指南给出每类件的丰田 OE 号与禾田对照号、各自的故障听感，以及下单前怎么核验。
OE 对照速查表（卡罗拉 E120）
| 部件 | 位置 | 禾田号 | 主要 OE 号 | 首个故障信号 |
|---|---|---|---|---|
| 前下摆臂 | 左 | H31-30262 | 48069-05070 | 过坎咯噔；衬套吱吱 |
| 前下摆臂 | 右 | H31-30263 | 48068-05070 / 48068-13010 | 过坎咯噔；衬套吱吱 |
| 横拉杆外球头 | 左（欧版）/ 左（美版） | H31-50628 / H31-50072 | 45047-19115 / ES80432 | 转向虚位，转向时咯噔 |
| 横拉杆外球头 | 右（欧版）/ 右（美版） | H31-50629 / H31-50073 | 45046-19265 / ES80431 | 转向虚位，转向时咯噔 |
| 下球头（轴向关节） | 左右（欧版）/ 左右（美版） | H31-50265 / H31-50071 | 45503-19255 / 45503-02150 | 过坎”啪嗒”；前轮胎偏磨 |
| 稳定杆连杆 | 左右（欧版）/ 右（欧版） | H31-50127 / H31-51577 | 48830-42010 / 48830-21020 | 低速小颠簸哗啦响 |
| 摆臂衬套（带衬套臂） | 右（欧版） | H31-63398 | 48068-02020 | 前下摆臂处吱吱/咯吱 |
| 减震器顶胶（上座） | — | H31-62926 | 48609-12420 | 过坎敲击声；转向咯吱 |
为什么 E120 前悬挂好诊断
E120 前悬挂是支柱式：下摆臂（丰田官方叫”前悬挂臂·下”）通过压装在臂外侧的球头承载弹簧载荷，内侧端通过橡胶衬套螺栓固定在副车架上[1]。转向机通过外球头连接转向节，稳定杆两侧各用一根短连杆挂在减震器上[1][8]。所有易损件不用拆大件就能看到、能测到，这让 E120 成为底盘维修可预测性最高的平台之一。
分部件：OE 号与故障听感

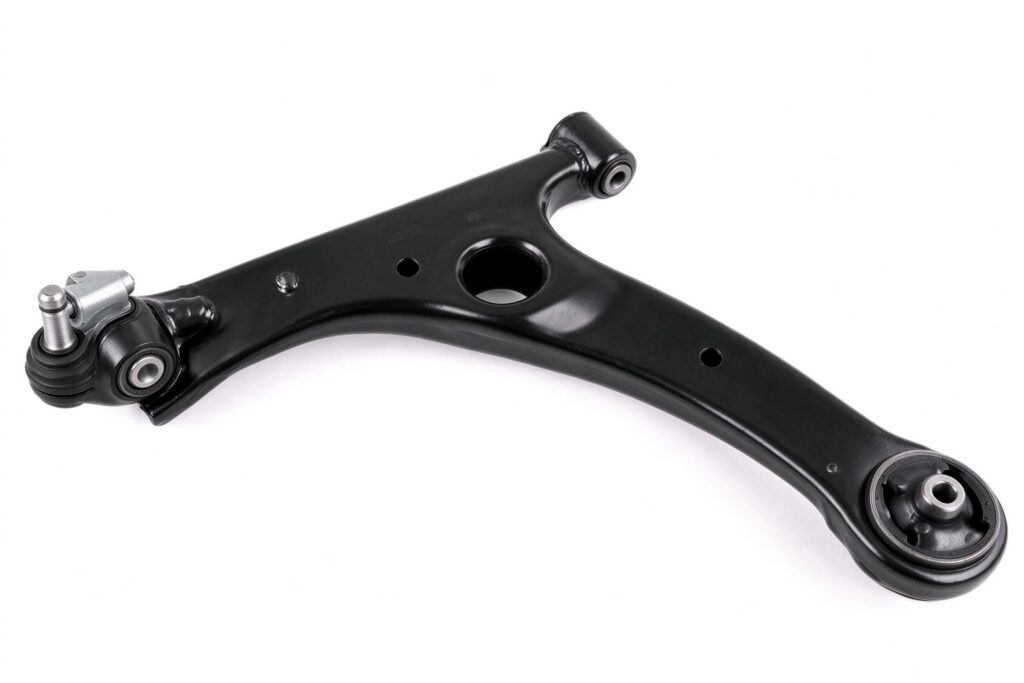

1. 前下摆臂（48068/48069 系列）
下摆臂是前轮角的承重枢轴。丰田零件号左为 48069、右为 48068；E120 欧版对应 48069-05070 / 48068-05070，48068-13010 是右侧的后期替换号[1][8]。典型磨损信号是压过陡坎时出现空心的”咯噔”，以及车身扭转时内侧衬套吱吱响——丰田为此专门发过技术服务公报（TSB）：卡罗拉前下摆臂衬套吱吱声，衬套橡胶失效时整根换臂[2]。检查顺序是：先看内侧衬套有没有裂纹，再看球头防尘套有没有破，最后再决定换什么[2][11]。
2. 横拉杆外球头（45046/45047 系列）
横拉杆外球头连接转向机与转向节。丰田号左 45047、右 45046；E120 欧版是 45047-19115（左）与 45046-19265（右），美版用 ES80432（左）与 ES80431（右）[5][8]。外球头磨损表现为：转弯或过坎时咯噔、敲击，方向盘发虚或震动，前轮胎内外侧偏磨[5][7]。球头吱吱响通常是防尘套破裂、润滑脂流失；磨削声说明金属对金属，需立即更换[7]。
3. 下球头 / 轴向关节（45503 系列）
E120 前下球头压装在控制臂内，丰田号 45503-19255（欧版，左右通用）或 45503-02150（美版）[6][8]。经典症状：过坎、转向时前悬挂”啪嗒”响，高速方向盘发飘不稳，前轮胎偏磨[6]。举升后抓住轮胎 6 点和 12 点方向摇晃，关节处出现可见旷量就该换[6]。下球头是密封结构，出现旷量只能换、不能修[4]。
4. 稳定杆连杆（48820/48830 系列）
稳定杆连杆是 E120 前悬挂更换频率最高的件。丰田号 48830-42010（欧版）、48830-21020（右，欧版），美版 48820-02030 覆盖 2003–2018 卡罗拉、Matrix、Prius 平台[8][9]。连杆坏了会在烂路上发出”哗啦/嗒嗒”声，通常车速低于 40 km/h 时最明显，转弯时车身稳定性也下降[3][4]。举升后用手拧连杆：旷量明显或出现死点就是该换了[3][4]。连杆两端是密封球头，磨损只能换、不能修[4]。
5. 衬套与顶胶
橡胶衬套（禾田 H31-63398，右摆臂用，OE 48068-02020）和减震器顶胶/上座（H31-62926，OE 48609-12420）构成前悬挂的最后两个易损点。衬套磨损时车身侧倾会吱吱响；顶胶磨损时过坎有敲击声、慢速打满方向咯吱响[2][11]。这两样都是低价件，换摆臂时发现橡胶开裂或分层，建议一起换掉。
更换与扭矩要点
E120 原厂流程把下摆臂紧固到副车架，前安装点扭矩 137 N·m（101 ft·lbf），球头用开槽螺母夹紧在转向节上[1]。同一代卡罗拉的球头紧固件约 142 N·m、叉臂（摆臂）约 215 N·m[9]。因为衬套带预载，摆臂螺栓必须在悬挂处于正常行车高度、承载状态下拧紧；换过摆臂或横拉杆之后必须做四轮定位[1][11]。
下单前怎么核验配件
- 按侧核对 OE 号：摆臂 48069=左、48068=右；横拉杆 45047=左、45046=右。这两类件绝不能买”左右通用”[1][8]。
- 检查防尘套与橡胶：防尘套破、衬套裂是提前失效的头号原因，到货件应自带完好、耐油的防尘套与衬套[2][7]。
- 确认球头密封免维护：E120 这类下球头是封闭单元，无法加注保养，只能更换[4][6]。
- 核实制造商资质：优选 IATF 16949 认证工厂、零件带完整 OE 对照标识的产品——摆臂、球销、衬套都过了同样的质量关卡，才不容易出现早期旷量[11]。
为什么底盘件采购选禾田
芜湖禾田汽车工业有限公司自 1998 年起生产悬挂与转向系统零部件，厂区面积 16 万㎡，通过 IATF 16949 认证并建有 CNAS 认可实验室，底盘件出口 30 多个国家，拥有 100 多项专利。本文覆盖的卡罗拉 E120 全系——下摆臂、横拉杆球头、下球头、稳定杆连杆与衬套——均按上表 OE 号生产，经销商和修理厂可以拿一个 OE 号直接对到禾田对照号，不用猜[11]。
FAQ
1. 我的卡罗拉 E120 过减速带咯噔响，先查什么？
先查稳定杆连杆——它是低速异响最常见也最便宜的来源；再举升检查下摆臂衬套和球头旷量[2][3]。空心金属咯噔多指向摆臂或球头，小颠簸上的快节奏哗啦多指向连杆[4]。
2. 能不能只换摆臂衬套不换整根摆臂？
E120 的摆臂和球头是一体的。只是衬套橡胶开裂、臂与球头状态良好时，部分修理厂会压装新衬套；球头有旷量或防尘套破了，就必须换整根臂[2][11]。安全规则：球头有旷量或防尘套破裂=换整根摆臂总成[6]。
3. 怎么判断横拉杆外球头磨损？
转弯或过坎咯噔、方向盘发虚、前胎边缘偏磨、直行跑偏都是典型信号[5][7]。举升后左右摇轮胎（3 点和 9 点方向），有旷量就指向外球头[7]。
4. 下摆臂螺栓扭矩是多少？
E120 原厂前安装点 137 N·m（101 ft·lbf），同代卡罗拉球头紧固件约 142 N·m[1][9]。必须在悬挂承载状态下拧紧，换完做定位[1]。
5. 稳定杆连杆要成对换吗？
要。左右一起换。另一边通常磨损程度相同，只换一边的话几个月后另一边又坏[3][8]。
6. 下球头能保养吗？
不能。E120 下球头是压装在摆臂内的密封单元，出现旷量只能更换，不能加注润滑脂或修复[4][6]。
7. 只有冷车早晨前悬挂吱吱响是什么问题？
这是典型的衬套现象——低温和水汽让橡胶变硬，下摆臂衬套或稳定杆连杆热起来之前会吱吱响[2]。检查防尘套与衬套，开裂的橡胶在彻底失效前就该换掉[11]。
